靜止無功發生器（SVG），SVG 是利用可關斷大功率電力電子器件 (IGBT), 組成自換相橋式電路 , 經過電抗器並聯在電網上 , 適當的調節橋式電路交流側輸岀電壓的幅值和相位 , 或者直接控製其交流側電流 , 發出感性或者容性無功 ,SVG 作為有源型補償裝置 , 不僅可以跟蹤衝擊型負載的衝擊電流 , 同時可以對 5、7、11、13 次特征諧波電流進行跟蹤治理，靜止無功發生器分為非防爆型和防爆型兩大類別。
數據中心應用 電站應用
產品主要用途
▶提高電網功率因數 , 大幅降低線路電流 , 節能降耗
SVG 可根據電網中無功含量自動補償無功 , 使功率因數維持在 0.95 以上
▶提高電網末端設備供電電壓 , 維持電壓穩定
SVG 可以快速支撐電壓 , 維持供電末端毎個負載的電壓都可以保持在穩定的範圍內 , 大大地降低了電壓波動對電網設備的危害。
▶消除電網內諧波汙染
SVG 可以減少諧波對供電係統及用電設備的影響。
▶完美的補償效果
SVG 可以實時地動態補償電網無功 , 保持功率因數無限接近 1。冋時治理特征諧波 , 保護其他用電設備不受諧波幹擾 , 極大改善電網電能質量。

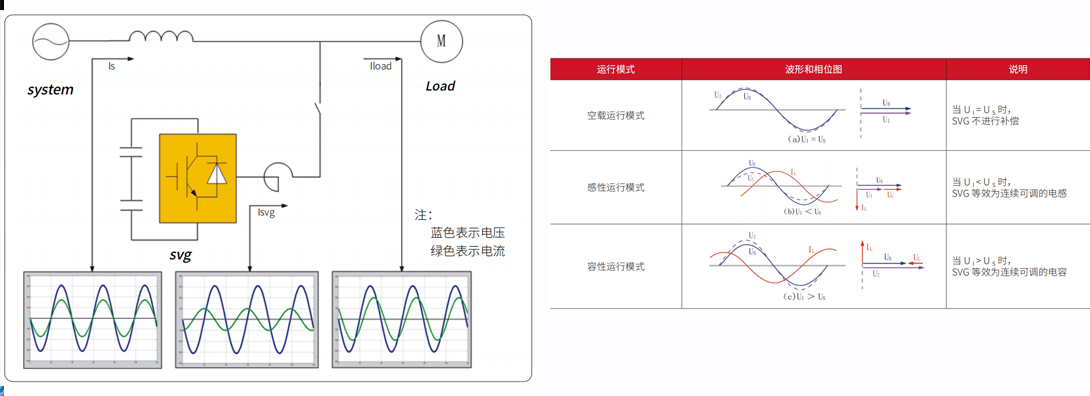

工作原理
SVG 利用可關斷大功率電力電子器件（IGBT）組成自換相橋式電路，經過電抗器並聯在電網上，適當的調節橋式電路交流側輸出電壓的幅值和相位，或者直接控製其交流側電流，就可以使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償的目的。
SVG 的特點
▶ SVG 可對被補償設備無功功率跟蹤補償，動態響應性能好。
SVG 采用鋁板散熱器和水冷散熱為其內部 IGBT 等大功率發熱器件提供良好的散熱環境，延長功率器件使用壽命，保證安全可靠運行。
▶補償功能多樣化
可單獨自動補償無功，自動補償終端電壓及治理諧波。
▶采用先進的控製技術
SVG 控製核心采用*先進的高速處理器，運算速度快；采用 16 位高精度 AD 采樣芯片，采樣精度高，使其對無功功率的計算更加精確，動態跟蹤補償性能更加優越。
▶多種補償方式
SVG 可以根據現場實際情況，采用集中補償、區域補償、就地補償多種方案。除單台補償外，也可多台並聯使用，同時可以與上級供電係統無功功率補償設備組成多級補償，形成覆蓋整個供電係統的無功功率補償網絡。
▶諧波含量極低
SVG 采用了 SPWM 技術、三電平技術和多重化技術，不僅自身產生的諧波含量極低，還能夠對負載的諧波和無功進行補償，治理一定量被補償電網的諧波（5 次、7 次各 25%、11 次、13 次各 15%）。
▶完善的軟硬件保護
具有過流、短路、過壓、欠壓、缺相、三相不平衡、通訊斷、光纖斷、冷卻風機故障以及 IGBT 超溫等軟硬件保護。

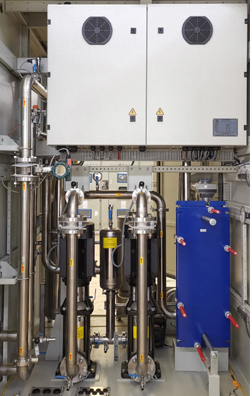

▶模塊化結構設計 ● 采用新型的多電平逆變器結構，實現逆變器串聯，盡可能減少設 備的體積、提高功率密度； ● 功率單元的結構和電氣性能完全一致，單元可以互換，安裝與維 護簡單、工作量小； ● 占地麵積小，特別適合於對占地麵積要求較高的場合，而且可做 成移動式裝置。 ▶大功率采用全水冷技術 高壓 SVG 采用內外水隔離散熱，滿足散熱要求。水冷係統在運行時 穩定輸出定溫、定壓、定量的去離子水，有效冷卻發熱半導體器件， 使設備工作於合適的溫度範圍以內，我司水冷係統有以下優點： ● 散熱效率高，長期運行成本低； ● 運行噪聲顯著降低； ● 關鍵部件儀表均為國際一線品牌產品，保證係統可靠運行； ● 主水泵與備用水泵輪換運行，延長使用壽命。 ▶水冷功率單元 ● 功率單元使用 H 橋級聯結構，有效減少單元布置所需空間。 單元間采用抽屜式豎向層疊布置，同一相單元抽屜間串聯連接； ● 單元冷卻水管采用並聯接入方式，保證流量均勻分布； ● 主要熱源元器件布置於散熱器表麵，可通過調節冷卻水流量， 響應不同的散熱需求； ● 采用層疊母排設計，寄生電感小、單元結構緊湊； ● 功率單元進水口、出水口為雙截流快速接頭，方便功率單元的更換； ● 關鍵器件均采用德國、日本等原裝進口產品。 |
|
|
SVG的技術優勢
SVG 是基於電壓源型變流器的補償裝置，實現了無功補償方式質的飛躍。它不再采用大容量的電容，電感器件，而是通過大功率電力電子器件的高頻開關實現無功能量的變換。有如下優勢：
● 響應速度更快
● 運行範圍更寬
● 動態治理電網特征諧波
● 界麵人性化設計，全自動智能控製、智能運行
● 自身運行損耗低，運行經濟性好
● 實時自檢、實時記錄、實時檢測及補償
● 電壓波動抑製能力更強
● 補償功能多樣化
● 模塊化結構設計，占地麵積小
● 高效散熱係統，水水換熱、熱管換熱
● 可采用遠程監測方式，實現無人值守運行
● 標配節水電動閥，全自動控製，節約外部冷卻水
SVG主要功能
SVG 並聯於電網中，相當於一個可變的無功電流源，其無功電流可以快速地跟隨負荷無功電流的變化而變化，自動補償係統所需無功功率。SVG 的主要功能如下：
▶無功補償，提高功率因數。大幅降低線路電流，節能降耗。
SVG 設備可以自動檢測電網內無功含量，根據無功含量自動調節補償無功，不會出現欠補和過補等情況，使功率因數維持在 0.95以上。
▶電壓補償功能，提高電網電壓穩定性，提高末端供電電壓
SVG 可以快速支撐電壓，維持送電末端每個負載的電壓都可以保持在所需電壓的範圍內，大大提高了電網電壓的穩定性，降低了電壓波動對電網中設備的危害。
問與答

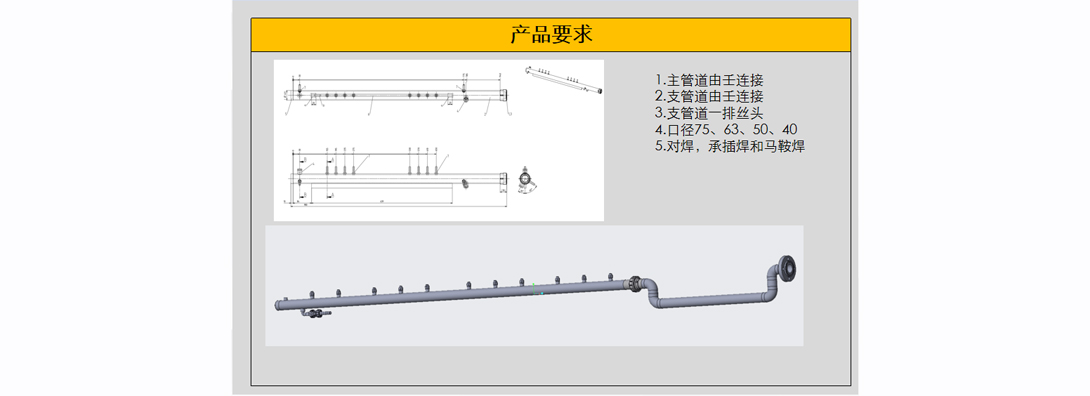

①問我司的PPH管是否是自己焊接的？
是的，我們有自己的加工車間，目前所有的焊接工藝都能滿足，公司今年還擴建了PPH管焊接車間。
②問我司的焊接方式是什麽？
熱熔承插焊、熱熔對焊、承插焊接，目前焊接部分已經比較成熟，在行業內反饋較好！
③問我司在行業內合作的情況如何？
目前我司和西門子、禾望、特變都有在合作的，新風光、榮信、合康等等都有在打樣。現在很多客戶SVG液冷部分都在研發中，增長趨勢也比較明顯。
④份額是多少？我司的產能有多少？
目前我司配套風電、數據中心的份額較大，如今產銷平衡，今年工廠擴建產能會提升，希望能夠得到貴司的認可，我司一定會積極配合打樣工作。
⑤我們目前是本地供應商在做，貴司在常州物流費用會相對比較高。
現在物流配送也比較及時，我們會提前給貴司做好備貨，不會耽誤貴司的正常運作！
⑥貴司是夠可以免費提供樣機產品？
我司部分焊接的樣品可以免費提供，關於樣機部分我司首次打樣可以在貴司客戶現場掛機，比如測試3個月沒有問題的話貴司按照合約支付即可。
⑦貴司如何保證PPH管外觀變形以及泄露問題！
PPH管本身有一定彈性，在焊接時我們會嚴格控製好軸線對準、焊接插入深度以及切換的時間，關於泄露問題我司每一根都做保壓測試，保證出廠零漏點。
